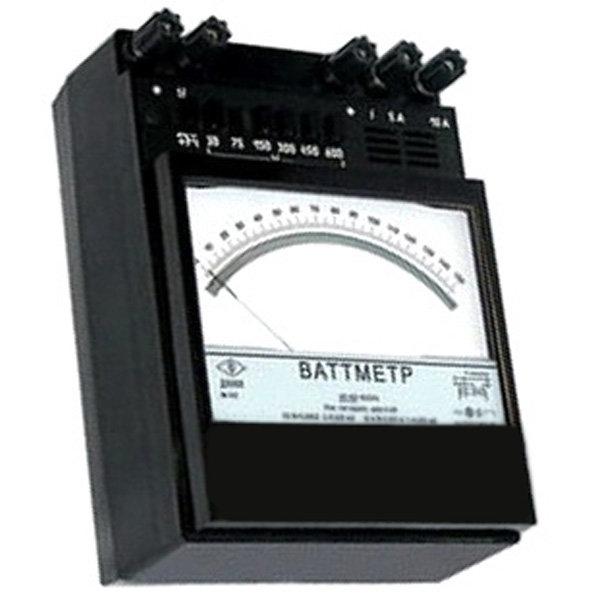

Ватраметр Д5064
Ватраметр Д5064 переносної, феродинамічної системи, з рухомою частиною на розтяжках призначений для вимірювання активної потужності в однофазних електричних ланцюгів постійного и змінного тока. Клас точності 0,5. Номінальний струм: 0,5 А; 1А. Номінальна напруга: 30 В; 75В; 150В; 300 В; 450В; 600В.
Ватраметри Д5064 переносні, феродинамічної системи, з рухомою частиною на розтяжках призначені для вимірювання активної потужності в однофазних електричних ланцюгах постійного та змінного струму.
Ватраметр Д5064 призначений для експлуатації в умовах помірного клімату в закритих сухих опалюваних приміщеннях за температури навколишнього повітря від 5 до 40 °C і відносної вологості до 90% за температури 25 °C;
Ватраметры Д5064-04.1 призначені для експлуатації в умовах як сухого, так і вологого тропічного клімату в закритих приміщеннях із кондиціонованим або частково кондиціонованим повітрям за температури навколишнього повітря від 1 до 45 °C і відносної вологості до 80% за температури 25 °C.
Технічні дані
Клас точності ватів 0,5 за ГОСТ 8476-78. Основні параметри ватів Д5064вказані в. табл.1. Номінальний коефіцієнт потужності ватів 1. Струм паралельного ланцюга ватів (3±0,06) мА. Нормальна зона частот ватів від 45 до 65 Гц, робоча зона частот — понад 65 до 500 Гц.
Межа допуску основної похибки ватметрів Д5064 в нормальній зоні частот і на постійному струмі дорівнює ±0,5% від кінцевого значення діапазону вимірювань. Межа допуску додаткової похибки ватів Д5064, викликаної відхиленням напруги на ±20% від номінального значення за незмінного значення вимірюваної потужності, становить ±0,5% від кінцевого значення діапазону вимірювань.
Межа допуску додаткової похибки ватів Д5064, викликаної відхиленням частоти від верхньої межі нормальної зони частот до будь-якого значення частоти в робочій зоні частот, дорівнює ±0,5% від кінцевого значення діапазону вимірювань. Межа допуску додаткової похибки ватів Д5064, викликаної зміною температури навколишнього повітря від нормальної (20±2) °C до будь-якої температури в межах робочого діапазону, дорівнює ±0,5% від кінцевого значення діапазону вимірювань на кожні 10 °C зміни температури.
Час встановлення показань ватів не перевищує 4 с. за температури (20 ± 2) °C. Габаритні розміри ватів (140±1,25)х (195±1,45)х (92± 2,7) мм. Маса ватів не перевищує 1,5 кг.
Таблиця 1.
Умовне позначення ватів |
Номи- наль- |
Кінцеве значення діапазону вимірювань потужності, для номінальних напруг |
Потужність, споживання — травня в післядо- ватель — |
||||||
30 В | 75В | 100 В | 150В | 300 В | 450 В | 600 В | |||
Д5064 Д5064-04.1 |
0,5 А | 15 Вт | 37,5Вт | - | 75Вт | 150 Вт | 225 Вт | 300 Вт | 0,03 |
1А | 30 Вт | 75Вт | - | 150 Вт | 300 Вт | 450 Вт | 600 Вт | 0,045 |
- Ціна: 6 950 ₴
