Ватраметр Д5061

Ватраметр Д5061

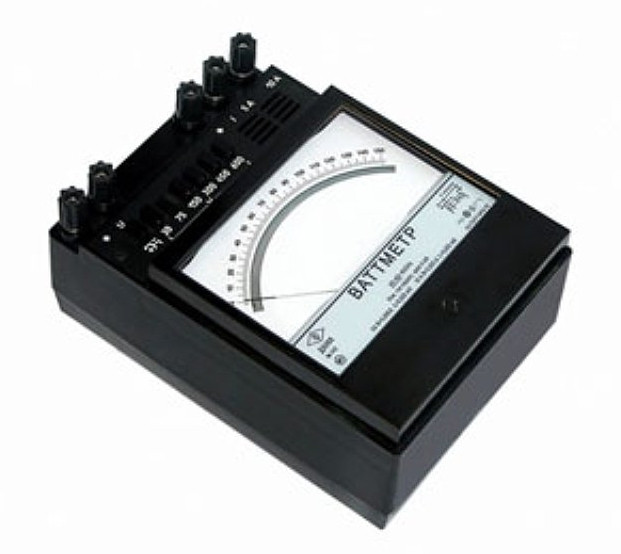

    Ватраметр Д5061 переносної, феродинамічної системи, з рухомою частиною на розтяжках призначений для вимірювання активної потужності в однофазних електричних ланцюгів постійного и змінного тока. Клас точності 0,5. Номінальний струм: 10 мА; 20мА.  Номінальна напруга:  30 В; 75В; 150В; 300 В; 450В; 600В.

    Ватраметри Д5061 переносні, феродинамічної системи, з рухомою частиною на розтяжках призначені для вимірювання активної потужності в однофазних електричних ланцюгах постійного та змінного струму.

    Ватраметр Д5061 призначений для експлуатації в умовах помірного клімату в закритих сухих опалюваних приміщеннях за температури навколишнього повітря від 5 до 40 °C і відносної вологості до 90% за температури 25 °C;

    Ватраметры Д5061-04.1 призначені для експлуатації в умовах як сухого, так і вологого тропічного клімату в закритих приміщеннях із кондиціонованим або частково кондиціонованим повітрям за температури навколишнього повітря від 1 до 45 °C і відносної вологості до 80% за температури 25 °C.

    Технічні дані

    Клас точності ватів 0,5 за ГОСТ 8476-78. Основні параметри ватів Д5061вказані в. табл.1. Номінальний коефіцієнт потужності ватів 1. Струм паралельного ланцюга ватів (3±0,06) мА. Нормальна зона частот ватів від 45 до 65 Гц, робоча зона частот — понад 65 до 500 Гц.

    Межа допуску основної похибки ватметрів Д5061 в нормальній зоні частот і на постійному струмі дорівнює ±0,5% від кінцевого значення діапазону вимірювань. Межа допуску додаткової похибки ватів Д5061, викликаної відхиленням напруги на ±20% від номінального значення за незмінного значення вимірюваної потужності, становить ±0,5% від кінцевого значення діапазону вимірювань.

    Межа допуску додаткової похибки ватів Д5061, викликаної відхиленням частоти від верхньої межі нормальної зони частот до будь-якого значення частоти в робочій зоні частот, дорівнює ±0,5% від кінцевого значення діапазону вимірювань. Межа допуску додаткової похибки ватів Д5061, викликаної зміною температури навколишнього повітря від нормальної (20±2) °C до будь-якої температури в межах робочого діапазону, дорівнює ±0,5% від кінцевого значення діапазону вимірювань на кожні 10 °C зміни температури.

    Час встановлення показань ватів не перевищує 4 с. за температури (20 ± 2) °C. Габаритні розміри ватів (140±1,25)х (195±1,45)х (92± 2,7) мм. Маса ватів не перевищує 1,5 кг.

Таблиця 1.
