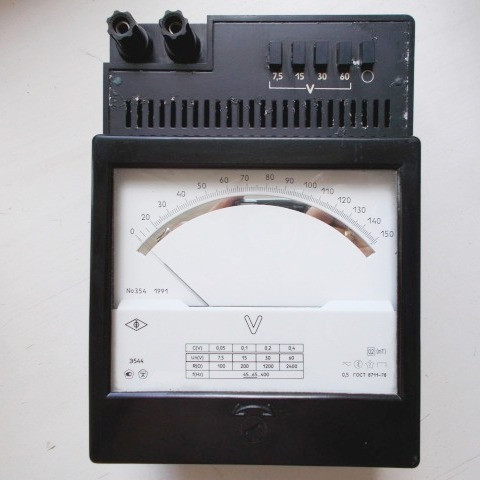

Вольтметр Е544
Призначений для вимірювання напруги постійного та змінного струму.
Габарити (140 ± 1,25)х(195 ± 1,45)х(92 ± 2,7) мм.
Клас точності 0,5.
Вольтметри Е544 призначені для вимірювання напруги постійного та змінного струму.
Вольтметри Е544 призначені для експлуатації в умовах помірного клімату в закритих сухих опалюваних приміщеннях. Вольтметри Е544-04.1 (тропічне вироблення) призначені для експлуатації в умовах як сухого, так і вологого тропічного клімату в закритих приміщеннях із кондиціонованим або частково кондиціонованим повітрям за температури навколишнього повітря від 1 до 45 °C і відносної вологості до 90% за температури 25 °C.
Діапазон робочих температур: 1-40 °С
Відносна вологість повітря в робочих умовах застосування — до 90% (за температури 25 °C)
Габарити: (140 ± 1,25)х(195 ± 1,45)х(92 ± 2,7) мм
Маса — 1,25 ± 0,08 кг
Технічні дані
Грани приладу, що допускається основною похибкою, Вольтметр Е544 у відсотках від кінцевого значення діапазону в нормальній зоні частот і на постійному струмі рівні значенням, зазначеним у таблиці.
Клас точності, кінцеві значення діапазонів вимірювань, зони частот приладу Вольтметр Е544 відповідають зазначеному в таблиці.
Нормальні значення чинників, що впливають на велич, відповідають ГОСТ 8711-78. Час встановлення показань не перевищує 4 с.
Прилади в тропічному виготовленні можуть мати нормальну температуру, що відрізняється від 20 °C, якщо вона вказана в замовлення-наряді, у цьому разі нормальна температура вказується на шкалі приладу.
Межа допуску додаткової похибки приладу Вольтметр Е544 на змінному струмі під час відхилення частоти від нормальної зони частот до будь-якої частоти в робочій зоні частот становить межу допущеної основної похибки.
Межа, що допускається основною похибкою приладу Вольтметр Е544, викликаною зміною температури навколишнього повітря від нормальної до будь-якої температури в межах робочих температур, становить ±0,5% від кінцевого значення діапазону вимірювань на кожні 10 °C зміни температури.
Межа допуску додаткової похибки, викликаної впливом підвищеної вологості, становить межу основної похибки, що допускається.
Активні опору не мають відрізнятися більш ніж на ±2% від зазначених у таблиці та на приладі.
Вольтметр Е544 | ||||||
Клас точності | Межа допуску основної похибки, % | Кінцеве значення діапазону вимірювань |
Активне Опір-лення, Ω | Індуктив-альність, mH | Зона частот, Hz | |
Нормальна | Робоча | |||||
0,5 | ± 0,5 | 7,5 V | 100 | - | 45-65 | 65-400 |
15 V | 200 | |||||
30 V | 1200 | |||||
60 V | 2400 |
- Ціна: 4 500 ₴
