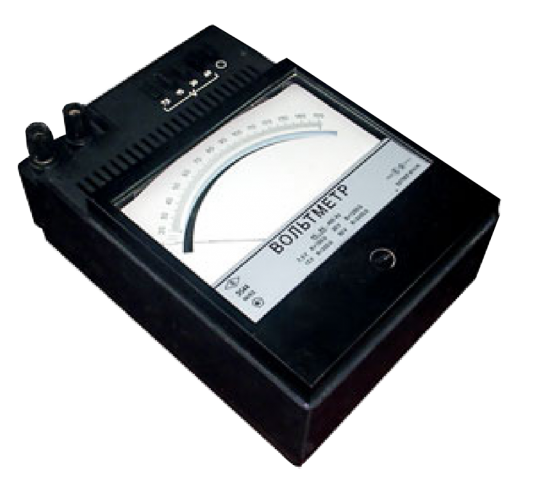

Вольтметр Е546

Вольтметр Е546


Призначений для вимірювання напруги постійного та змінного струму.
    Габарити (140 ± 1,25)х(195 ± 1,45)х(92 ± 2,7) мм.
    Клас точності 1,0-2,5.

    Вольтметри Е546 призначені для вимірювання напруги постійного та змінного струму. Вольтметри Е546 призначені для експлуатації в умовах помірного клімату в закритих сухих опалюваних приміщеннях. Вольтметри Е546-04.1 (тропічне вироблення) призначені для експлуатації в умовах як сухого, так і вологого тропічного клімату в закритих приміщеннях із кондиціонованим або частково кондиціонованим повітрям за температури навколишнього повітря від 1 до 45 °C і відносної вологості до 90% за температури 25 °C.

    Діапазон робочих температур — від -50 до +60 °C
    Відносна вологість повітря в робочих умовах застосування — до 95% (за температури 35 °C)
    Габарити: (140 ± 1,25)х(195 ± 1,45)х(92 ± 2,7) мм
    Маса — 1,25 ± 0,08 кг

    Технічні дані

    Грани приладу, що допускається основною похибкою, Вольтметр Е546 у відсотках від кінцевого значення діапазону в нормальній зоні частот і на постійному струмі рівні значенням, зазначеним у таблиці.
    Клас точності, кінцеві значення діапазонів вимірювань, зони частот приладу Вольтметр Е546 відповідають зазначеному в таблиці.
    Нормальні значення чинників, що впливають на велич, відповідають ГОСТ 8711-78. Час встановлення показань не перевищує 4 с.
    Прилади в тропічному виготовленні можуть мати нормальну температуру, що відрізняється від 20 °C, якщо вона вказана в замовлення-наряді, у цьому разі нормальна температура вказується на шкалі приладу.
    Межа допуску додаткової похибки приладу Вольтметр Е546 на змінному струмі під час відхилення частоти від нормальної зони частот до будь-якої частоти в робочій зоні частот становить межу допущеної основної похибки.
    Межа допустимої основної похибки приладу Вольтметр Е546, викликаної зміною температури навколишнього повітря від нормальної до будь-якої температури в межах робочих температур, становить ±0,5% від кінцевого значення діапазону вимірювань на кожні 10 °C зміни температури.
    Межа допуску додаткової похибки, викликаної впливом підвищеної вологості, становить межу основної похибки, що допускається.
    Активні опору не мають відрізнятися більш ніж на ±2% від зазначених у таблиці та на приладі.
