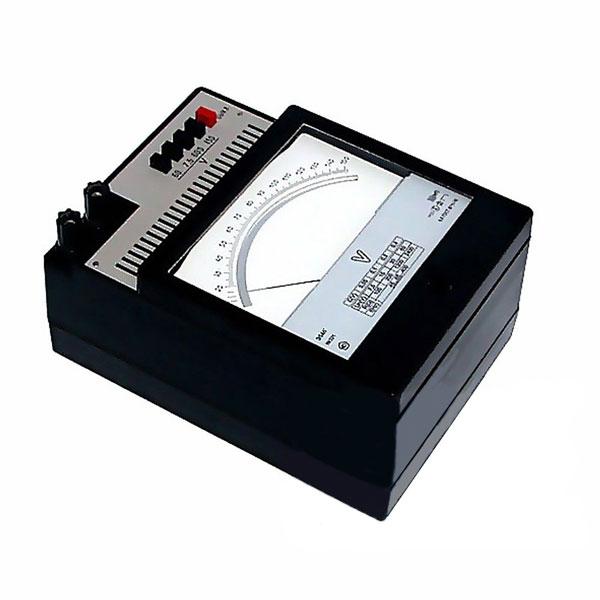

Вольтметр С503 Показники аналогового прямого перетворення призначені як для безпосереднього вимірювання напруги змінного струму в широкому діапазоні частот  и  напруги постійного струму, так і для поверання менш точних приладів. Клас точності 0,5. Кінцеве значення діапазону вимірювань 30 В.

Вольтметри С503 Показані, аналогові, прямого перетворення призначені як для безпосереднього вимірювання напруги змінного струму в широкому діапазоні частот і напруги постійного струму, так і для повершення менш точних приладів.

Вольтметр С503 призначений для експлуатації: - в умовах помірного клімату в закритих сухих опалюваних приміщеннях за температури навколишнього повітря від 10 до 35 °C і відносної вологості до 80 % за температури 25 °C.

Вольтметр С503-04.1 — в умовах сухого та вологого тропічного клімату в закритих приміщеннях із кондиціонованим або частково кондиціонованим повітрям за температури навколишнього повітря від 1 до 45 °C і відносної вологості до 80 % за температури 25 °C.

    Технічні дані

Клас точності 0,5 за ГОСТ 8711-78 після встановлення робочого режиму впродовж будь-якого часу безперервної роботи. Вольтметри С503 виготовляються однодіапазонними з параметрами, зазначеними в таблиці. Межа допуску основної похибки в діапазоні вимірювань у нормальній зоні частот і на постійному струмі становить ±0,5 % від кінцевого значення діапазону вимірювань. Час встановлення робочого режиму (час попереднього нагрівання під номінальним навантаженням) вольтметрів не більш ніж 15 хв.

Межа, що допускається додатковою похибкою, викликаною відхиленням частоти від верхніх меж нормальної зони частот до будь-якого значення частоти в робочій зоні частот, дорівнює ±0,5 % від кінцевого значення діапазону вимірювань. Вольтметри С503 можуть бути використані в діапазоні частот до 5 МГц. Межі для допускання похибки вольтів С503 в цьому діапазоні вказані в таблиці.

Межа допуску додаткової похибки вольтметрів С503, викликаної зміною температури навколишнього повітря від нормальної до будь-якої температури в межах робочого діапазону, становить ±0,5% від кінцевого значення діапазону вимірювань на кожні 10 °C зміни температури. Нормальне значення температури навколишнього повітря вольтметрів 20 °C або вказане в замовлення-наряді. Допустиме відхилення ±2 °C.

Час встановлення показань вольтметрів С503 не перевищує 10 с. Вхідний опір вольтрам постійного струму (упору ізоляції між затискачами вимірювального ланцюга) у нормальних умовах застосування не менш ніж 10¹¹Ом.

Електроживлення ланцюга світлового покажчика вольтраметра здійснюється від мережі змінного струму напругою (220±22) В частоті 50-60 Гц через трансформатор, комплектований разом із вольтметром С503, або від джерела змінного або постійного струму напругою (4±0,4) В. Габаритні розміри: вольтметров — (205±1,45)х(290±1,6)х(135±2,0) мм, корпусу трансформатора, не більш ніж 65x85x45 мм. Маса не перевищує: вольтметрів — 3,6 кг; трансформатора — 0,5 кг.
