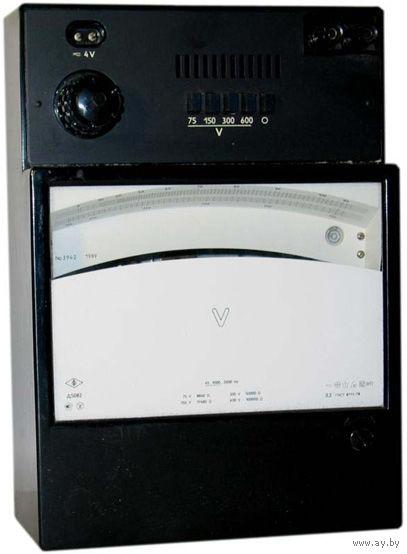

Вольтметр Д5082

Вольтметр Д5082

    Призначений для вимірювання напруги в ланцюгах постійного та змінного струму, а також для поверання менш точних приладів.
    Габарити не більш ніж (205±1,45)х (290±1,6)х(135±2,0) мм.
    Клас точності 0,2.

    Вольтметри Д5082 призначені для вимірювання напруги в ланцюгах постійного та змінного струму, а також для поверання менш точних приладів.
    Вольтметри Д5082 призначені для експлуатації в умовах помірного клімату в закритих сухих опалюваних приміщеннях, за температури навколишнього повітря від 10 до 35 °C і відносної вологості до 80% (за 25 °C).
   Вольтметри Д5082-04.1 (тропічне вироблення) призначені для експлуатації в умовах як сухого, так і вологого тропічного клімату в закритих приміщеннях із кондиціонованим або частково кондиціонованим повітрям за температури навколишнього повітря від 1 до 45 °C і відносної вологості до 80% за температури 25 °C (з ГОСТ 15150-69).

    Технічні дані

    Вольтметр Д5082 відповідає класу точності 0,2 за ГОСТ 8711-78.
    Основні параметри приладу Вольтметр Д5082 вказані в таблиці. Межа допуску додаткової похибки приладу Вольтметр Д5082, викликаної відхиленням частоти від верхньої межі нормальної зони до будь-якого значення в робочій зоні частот, не перевищує ± 0,2% від кінцевого значення діапазону вимірювань.
   Межа, що допускається додаткової похибки приладу Вольтметр Д5082, викликаної зміною температури навколишнього повітря від нормальної до будь-якої температури в межах робочих температур на кожні 10 °C зміни температури, становить ±0,2% від кінцевого значення діапазону вимірювань. Нормальна температура — 20±2 °C, якщо на лицьовій частині приладу не заявлене інше значення.
    Зміна показань приладу Вольтметр Д5082, спричинений впливом зовнішнього однорідного постійного магнітного поля, а також поля, що синусоїдально змінюється в часі з частотою (у межах нормальної зони), однаковою з частотою струму, що протікає по вимірювальним ланцюгам приладу, дорівнює ± 0,2% від кінцевого значення діапазону вимірювань за значення індукції магнітного поля, що не перевищує 0,2 мТл за частоти до 1 kHz і 0,13 мТл — за частоти 1,5 kHz.
    Час встановлення показань не більш ніж 3 с. Живлення ланцюга освітлення приладу Вольтметр Д5082 виробляється від мережі змінного струму напругою (220 ± 22) У частоті 50-60 Гц через знижувальний трансформатор (постачається в комплекті з приладами), або безпосередньо від джерела змінного або постійного струму напругою (4±0,4) В.
    Габаритні розміри приладу не більш ніж (205±1,45)х(290±1,6)х(135±2,0) мм, маса приладу не більш ніж 4,3 кг. Габаритні розміри корпусу трансформатора не більш ніж 65х85х45 мм, маса трансформатора не більш ніж 0,5 кг.
