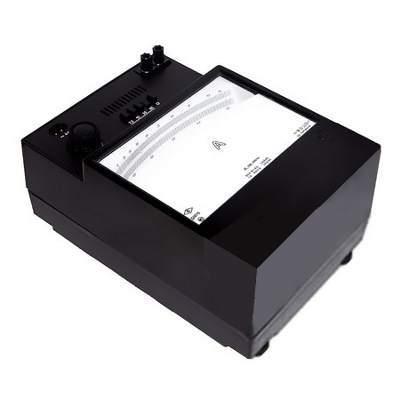

Міліамперметр Д5098
Призначений для точних вимірювань сили струму в ланцюгах змінного и постійного струму, а також для поверання менш точних приладів.
Кінцеве значення діапазону вимірювань: 100 мА; 200 мА.
Клас точності 0,1.
Амперметри Д5098, міліамперметри Д5098 призначені для точних вимірювань сили струму в ланцюгах змінного и постійного струму, а також для поверання менш точних приладів.
Мільяамперметр Д5098 призначений для експлуатації в умовах помірного клімату в закритих сухих опалюваних приміщеннях за температури навколишнього повітря від 10 до 35 °C і відносної вологості до 80% за температури 25 °C.
Мільяамперметр Д5098-04.1 призначений для експлуатації в умовах як сухого, так і вологого тропічного клімату в закритих приміщеннях із кондиціонованим або частково кондиціонованим повітрям за температури навколишнього повітря від 1 до 45 °C і відносної вологості до 80% за температури 25 °C.
Технічні характеристики
Мільямперметри Д5098 відповідають класу точності 0,1 за ГОСТ 8711-78. Основні параметри приладу вказані в таблиці.
Нормальні умови застосування приладу Мільяамперметр Д5098:
температура навколишнього повітря 20 °C (якщо на лицьовій частині приладу не вказано інше значення). допускається відхилення ±2 °C;
відносна вологість навколишнього повітря 30-80% атмосферний тиск 84-106 кПа (630-795 мм.рт.ст.);
орієнтація приладу щодо магнітного поля Землі — будь-яка;
зовнішнє магнітне поле (крім поля Землі) практично немає;
феромагнітної основи немає;
коефіцієнт спотворення форми кривої струму та напруги не більш ніж 5%:
частота — у межах нормальної зони;
напруга для ватраметра — номінальна з допустимим відхиленням ±2%;
коефіцієнт потужності — номінальний;
різність потенціалів між паралельним і послідовним ланцюгами ватів практично немає;
положення приладу — горизонтальне;
вимірювати після встановлення робочого режиму.
Межа допуску основної похибки приладу Мільяамперметр Д5098 в нормальній зоні частот і на постійному струмі дорівнює ±0,1 % від кінцевого значення діапазону вимірювань. Межі, що допускають додаткової похибки приладу, викликаної відхиленням частоти від верхньої межі нормальної зони до будь-якого значення частоти в робочій зоні частот, дорівнює ±0,1% від кінцевого значення діапазону вимірювань.
Час встановлення показань приладу Мільяамперметр Д5098 не перевищує 3 с. Межа допуску додаткової похибки приладу, спричиненої зміною температури навколишнього-повітря від нормальної до будь-якої температури в межах робочого діапазону, дорівнює ±0,1% від кінцевого значення діапазону вимірювань на кожні 10 °C зміни температури.
Межа допуску додаткової похибки приладу Мільяамперметр Д5098, викликаної впливом зовнішнього однорідного постійного або змінного (частоти в межах нормальної зони частот) магнітного поля з індукцією 0,1 мТ, дорівнює ±0,1% від кінцевого значення діапазону вимірювань.
Живлення ланцюга освітлення приладу Мільяамперметр Д5098 здійснюється від мережі змінного струму напругою (220±22) В частоті 50-60 Гц через знижувальний трансформатор, комплектується разом із приладом, або від джерела постійного або змінного струму напругою (4±0,4) В. Для Мілліамперметра Д5098, що постачається за конкретними замовленнями, напруга та частота живлення ланцюга освітлення світлового покажчика відповідають зазначеному в замовленні. Габаритні розміри: приладу — (205±1,45)х (230±1,6)х(135±2,0) мм; корпусу трансформатора — не більш ніж 65х85x45 мм. Маса не перевищує: приладу — 4,3 кг; трансформатора — 0,5 кг.
Мільямперметр Д5098; Д5098-04.1 |
||||
Кінцеве значення діапазону вимірювань |
Активний опір, не більш ніж Ом |
Індуктивність, не більш ніж мГн |
Нормальна зона частот, Гц |
Робоча зона частот, Гц |
100 мА |
13 |
3,6 |
От 45 до 500 |
Понад 500 до 1500 |
200 мА |
7,5 |
0,9 |
- Ціна: 6 250 ₴
