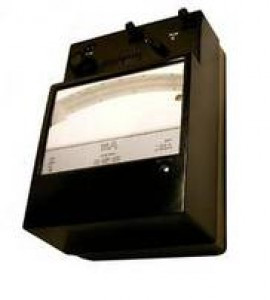

Мільяамперметр Д5097

Мільяамперметр Д5097

    Призначений для точних вимірювань сили струму в ланцюгах змінного и постійного струму, а також для поверання менш точних приладів.
    Кінцеве значення діапазону вимірювань 25мА; 50 мА

    Клас точності 0,1

    Амперметри Д5097, міліамперметри Д5097 призначені для точних вимірювань сили струму в ланцюгах змінного и постійного струму, а також для поверання менш точних приладів.

    Мільяамперметр Д5097 призначений для експлуатації в умовах помірного клімату в закритих сухих опалюваних приміщеннях за температури навколишнього повітря від 10 до 35 °C і відносної вологості до 80% за температури 25 °C.

    Мільяамперметр Д5097-04.1 призначений для експлуатації в умовах як сухого, так і вологого тропічного клімату в закритих приміщеннях із кондиціонованим або частково кондиціонованим повітрям за температури навколишнього повітря від 1 до 45 °C і відносної вологості до 80% за температури 25 °C.

    Технічні характеристики

    Мільямперметри Д5097 відповідають класу точності 0,1 за ГОСТ 8711-78. Основні параметри приладу вказані в таблиці.

    Нормальні умови застосування приладу Мільяамперметр Д5097:

    температура навколишнього повітря 20 °C (якщо на лицьовій частині приладу не вказано інше значення). допускається відхилення ±2 °C;

    відносна вологість навколишнього повітря 30-80% атмосферний тиск 84-106 кПа (630-795 мм.рт.ст.);

    орієнтація приладу щодо магнітного поля Землі — будь-яка;

    зовнішнє магнітне поле (крім поля Землі) практично немає;

    феромагнітної основи немає;

    коефіцієнт спотворення форми кривої струму та напруги не більш ніж 5%:

    частота — у межах нормальної зони;

    напруга для ватраметра — номінальна з допустимим відхиленням ±2%;

    коефіцієнт потужності — номінальний;

    різність потенціалів між паралельним і послідовним ланцюгами ватів практично немає;

    положення приладу — горизонтальне;

    вимірювати після встановлення робочого режиму.

    Межа допуску основної похибки приладу Мільяамперметр Д5097 в нормальній зоні частот і на постійному струмі дорівнює ±0,1 % від кінцевого значення діапазону вимірювань. Межа допуску додаткової похибки приладу, викликаної відхиленням частоти від верхньої межі нормальної зони до будь-якого значення частоти в робочій зоні частот, дорівнює ±0,1% від кінцевого значення діапазону вимірювань.

    Час встановлення показань приладу Мільяамперметр Д5097 не перевищує 3 с. Межа допуску додаткової похибки приладу, викликаної зміною температури навколишнього вигляду від нормальної до будь-якої температури в межах робочого діапазону, дорівнює ±0,1% від кінцевого значення діапазону вимірювань на кожні 10 °C зміни температури.

    Межа допуску додаткової похибки приладу Мільяамперметр Д5097, спричиненої впливом зовнішнього однорідного постійного або змінного (частоти в межах нормальної зони частот) магнітного поля з індукцією 0,1 мТ, дорівнює ±0,1% від кінцевого значення діапазону вимірювань.

    Живлення ланцюга освітлення приладу Мільяамперметр Д5097 здійснюється від мережі змінного струму напругою (220±22) В частоті 50-60 Гц через знижувальний трансформатор, комплектується разом із приладом, або від джерела постійного або змінного струму напругою (4±0,4) В. Для Мілліамперметра Д5097, що постачається за конкретними замовленнями, напруга та частота живлення ланцюга освітлення світлового покажчика відповідають зазначеному в замовленні. Габаритні розміри: приладу — (205±1,45)х (230±1,6)х(135±2,0) мм; корпусу трансформатора — не більш ніж 65х85x45 мм. Маса не перевищує: прилад — 4,3 кг; трансформатор — 0,5 кг.
