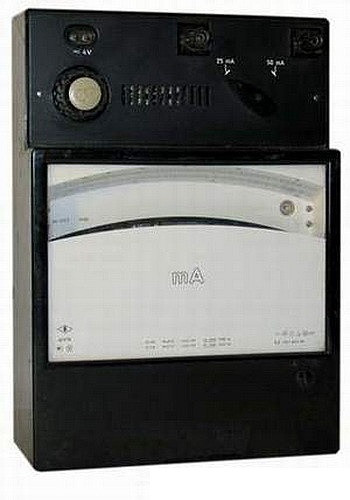

Міліамперметр Д5076
Призначений для вимірювання сили змінного та постійного струму, а також для поверання менш точних приладів.
Кінцеве значення діапазону вимірювань 25 мА, 50 мА
Клас точності 0,2
Амперметри Д5076, міліметри Д5076 призначені для вимірювання сили змінного та постійного струму, а також для поверання менш точних приладів.
Мільямперметри Д5076 призначені для експлуатації в умовах помірного клімату в закритих сухих опалюваних приміщеннях, за температури навколишнього повітря від 10 до 35 °C і відносної вологості до 80% (за 25 °C).
Мільямперметри Д5076-04.1 (тропічне вироблення) призначені для експлуатації в умовах як сухого, так і вологого тропічного клімату в закритих приміщеннях із кондиціонованим або частково кондиціонованим повітрям за температури навколишнього повітря від 1 до 45 °C і відносної вологості до 80% за температури 25 °C (з ГОСТ 15150-69).
Технічні дані
Мільямперметр Д5076 відповідає класу точності 0,2 за ГОСТ 8711-78.
Основні параметри приладу Мільямперметр Д5076 вказані в таблиці.
Межа допуску додаткової похибки приладу Мілліамперметр Д5076, викликаної відхиленням частоти від верхньої межі нормальної зони до будь-якого значення в робочій зоні частот, не перевищує ± 0,2% від кінцевого значення діапазону вимірювань.
Межа, що допускається додаткової похибки приладу Мілліамперметр Д5076, викликаної зміною температури навколишнього повітря від нормальної до будь-якої температури в межах робочих температур на кожні 10 °C зміни температури, становить ±0,2% від кінцевого значення діапазону вимірювань. Нормальна температура 20±2 °C, якщо на лицьовій частині приладу не заявлене інше значення.
Зміна показань приладу Милліамперметр Д5076, спричиненого впливом зовнішнього однорідного постійного магнітного поля, а також поля, синусоїдалювального змінюваного в часі з частотою (у межах нормальної зони), однакової з частотою струму, , що протікає за вимірювальним ланцюгом приладу, дорівнює ± 0,2% від кінцевого значення діапазону вимірювань за значення індукції магнітного поля, що не перевищує 0,2 мТл за частоти до 1 kHz і 0,13 мТл — за частоти 1,5 kHz.
Час встановлення показань не більш ніж 3 с. Живлення ланцюга освітлення приладу Мілліамперметр Д5076 виробляється від мережі змінного струму напругою (220 ± 22) У частоті 50-60 Гц через знижувальний трансформатор (постачається в комплекті з приладами), або безпосередньо від джерела змінного або постійного струму напругою (4±0,4) В.
Габаритні розміри приладу не більш ніж (205±1,45)х (290±1,6)х(135±2,0) мм, маса приладу не більш ніж 4,3 кг. Габаритні розміри корпусу трансформатора не більш ніж 65х85х45 мм, маса трансформатора не більш ніж 0,5 кг.
Мільяамперметр Д5076 | ||||
Кінцеве значення діапазону вимірювань | Активний опір, не більш ніж Ом | Індуктивність, не більш ніж мГн | Нормальна зона частот, Гц | Робоча зона частот, Гц |
25мА | 65 | 22 | 45-1000 | 1000-1500 |
50 мА | 27 | 2,0 | 45-1500 | 1500-2500 |
- Ціна: 6 250 ₴
