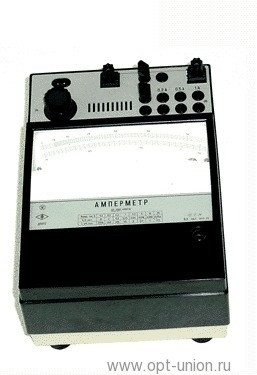

Мільяамперметр Д5075

Міліамперметр Д5075


Призначений для вимірювання сили змінного та постійного струму, а також для поверання менш точних приладів.
    Кінцеве значення діапазону вимірювань 5 мА, 10 мА
    Клас точності 0,2

    Амперметри Д5075, міліметри Д5075 призначені для вимірювання сили змінного та постійного струму, а також для поверання менш точних приладів.
    Мільямперметри Д5075 призначені для експлуатації в умовах помірного клімату в закритих сухих опалюваних приміщеннях, за температури навколишнього повітря від 10 до 35 °C і відносної вологості до 80% (за 25 °C).
    Мільямперметри Д5075-04.1 (тропічне вироблення) призначені для експлуатації в умовах як сухого, так і вологого тропічного клімату в закритих приміщеннях із кондиціонованим або частково кондиціонованим повітрям за температури навколишнього повітря від 1 до 45 °C і відносної вологості до 80% за температури 25 °C (з ГОСТ 15150-69).

    Технічні дані

    Мільямперметр Д5075 відповідає класу точності 0,2 за ГОСТ 8711-78.
    Основні параметри приладу Мільямперметр Д5075 вказані в таблиці.
    Межа допуску додаткової похибки приладу Мілліамперметр Д5075, викликаної відхиленням частоти від верхньої межі нормальної зони до будь-якого значення в робочій зоні частот, не перевищує ± 0,2% від кінцевого значення діапазону вимірювань.
     Межа допуску додаткової похибки приладу Мілліамперметр Д5075, викликаної зміною температури навколишнього повітря від нормальної до будь-якої температури в межах робочих температур на кожні 10 °C зміни температури, становить ±0,2% від кінцевого значення діапазону вимірювань. Нормальна температура 20±2 °C, якщо на лицьовій частині приладу не заявлене інше значення.
    Зміна показань приладу Милліамперметр Д5075, спричинене впливом зовнішнього однорідного постійного магнітного поля, а також поля, синусоїдалювального змінюваного в часі з частотою (у межах нормальної зони), однакової з частотою струму, , що протікає за вимірювальним ланцюгом приладу, дорівнює ± 0,2% від кінцевого значення діапазону вимірювань за значення індукції магнітного поля, що не перевищує 0,2 мТл за частоти до 1 kHz і 0,13 мТл — за частоти 1,5 kHz.
    Час встановлення показань не більш ніж 3 с. Живлення ланцюга освітлення приладу Мілліамперметр Д5075 здійснюється від мережі змінного струму напругою (220 ± 22) У частоті 50-60 Гц через знижувальний трансформатор (постачається в комплекті з приладами), або безпосередньо від джерела змінного або постійного струму напругою (4±0,4) В.
    Габаритні розміри приладу не більш ніж (205±1,45)х (290±1,6)х(135±2,0) мм, маса приладу не більш ніж 4,3 кг. Габаритні розміри корпусу трансформатора не більш ніж 65х85х45 мм, маса трансформатора не більш ніж 0,5 кг.
