Вимірювач високої напруги РД-140

Вимірювач високої напруги РД-140

Посібник з експлуатації РД-140.00.00.00-02РЕ призначений для ознайомлення з пристроєм, технічними даними та принципом роботи вимірювача високої напруги РД-140 в об'ємі, потрібним для експлуатації та підтримання його в постійній готовності до работе.

Розшифрування конструкторського позначення:

РД-140.00.00.00-хх

1- шифр типу виробу;

2 — найбільша величина вимірюваної постійної напруги або амплітуди змінної напруги;

3- конструкторський номер

4-виконання:

• цифри відсутні — спін.1 (стандартна точність);

• 02 — вис. 2 (підвищена точність);

• 03 — спін. 3 (малагабаритний стандартної точності);

• 04 — спін. 4 (малобабаритний підвищеної точності).

При поверке измерителя следует дополнительно руководствоваться документом: «Вимірювач високої напруги постійного та змінного струмів РД-140. Програма та методика державної метрологічної атестації ПМА 081/29.06-07». Періодичність поверки — один раз на 12 місяців.

Обслуговуючий персонал має мати допуск на право роботи в електроустановках із напругою понад 1000 В.

Прикраси, прийняті в інструкції:

• БВ — блок високовольтний;

•МІ-модуль індикаторний;

• ЖКИ — рідкокристалічний індикатор

• ЕД — експлуатаційна документація

В інструкції є посилання на такі нормативні документи:

1) ГОСТ 15150-69. Машини, прилади та інші технічні вироби. Досягнення для різних кліматичних районів

2) ГОСТ 17512-82. Електрообладнання та електроустановки на напругу 3 кв і вище. Методи вимірювання під час випробувань високою напругою

3) ГОСТ 22261-94. Засоби вимірювання електричних і магнітних величин. Загальні технічні умови.

4) ГОСТ 2991-85. Ящики дошукані нерозбірні для вантажів масою до 500 кг. Загальні технічні умови.

5) ДНАОП 0.00-1.21-98 Правила безпечної експлуатації електроустановок споживачів.

1 ОПИС І РОБОТА

1.1 Призначення виробу

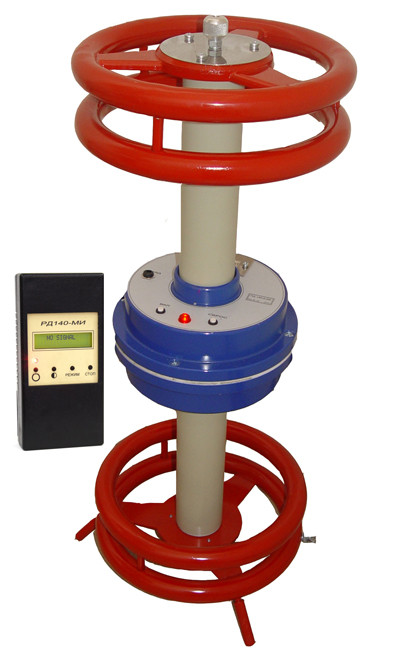

1.1 Вимірювач високої напруги постійного та змінного струму РД-140 (у подальшому — вимірювач) призначений для вимірювання змінної синусоїдної напруги частотою 50 Гц від 10 до 100 кВ і постійної напруги від 10 до 140 кВ.

РД-140 забезпечує вимірювання з високою точністю:

• чинного значення змінної напруги частотою 50 Гц;

• середнього значення постійної напруги.

1.1.2 РД-140 може бути використаний у випробувальних високовольтних лабораторіях електротехнічного та енергетичного профілю, а також науково-дослідних установах.

1.1.3 виробу відповідає ГОСТ 17512-82, кліматичній категорії УХЛ 4.2 за ГОСТ 15150-69 і групою 2 приладів за ГОСТ 22261-82.

1.2 Умови експлуатації виробу

1.21 РД-140 призначений для експлуатації в таких умовах:

• всередині приміщень або під навісом, якщо немає тряски, вібрацій, парів агресивних рідин;

• температура навколишнього повітря, С - от 10 до 35 С;

• відносна вологість навколишнього повітря, % — до 80;

• атмосферний тиск, кПа (мм рт. ст.) - 84 – 106,7 (630-800);

• коефіцієнт несинусоїдальність вимірюваної напруги змінного струму має бути не більш ніж 8%;

• коефіцієнт пульсації вимірюваної напруги постійного струму має бути не більш ніж 1%;

• відстань від високовольтного блока РД140- БВ до струмопровідних об'єктів, які заземлені або перебувають під потенціалом — не менш ніж 1 м;
