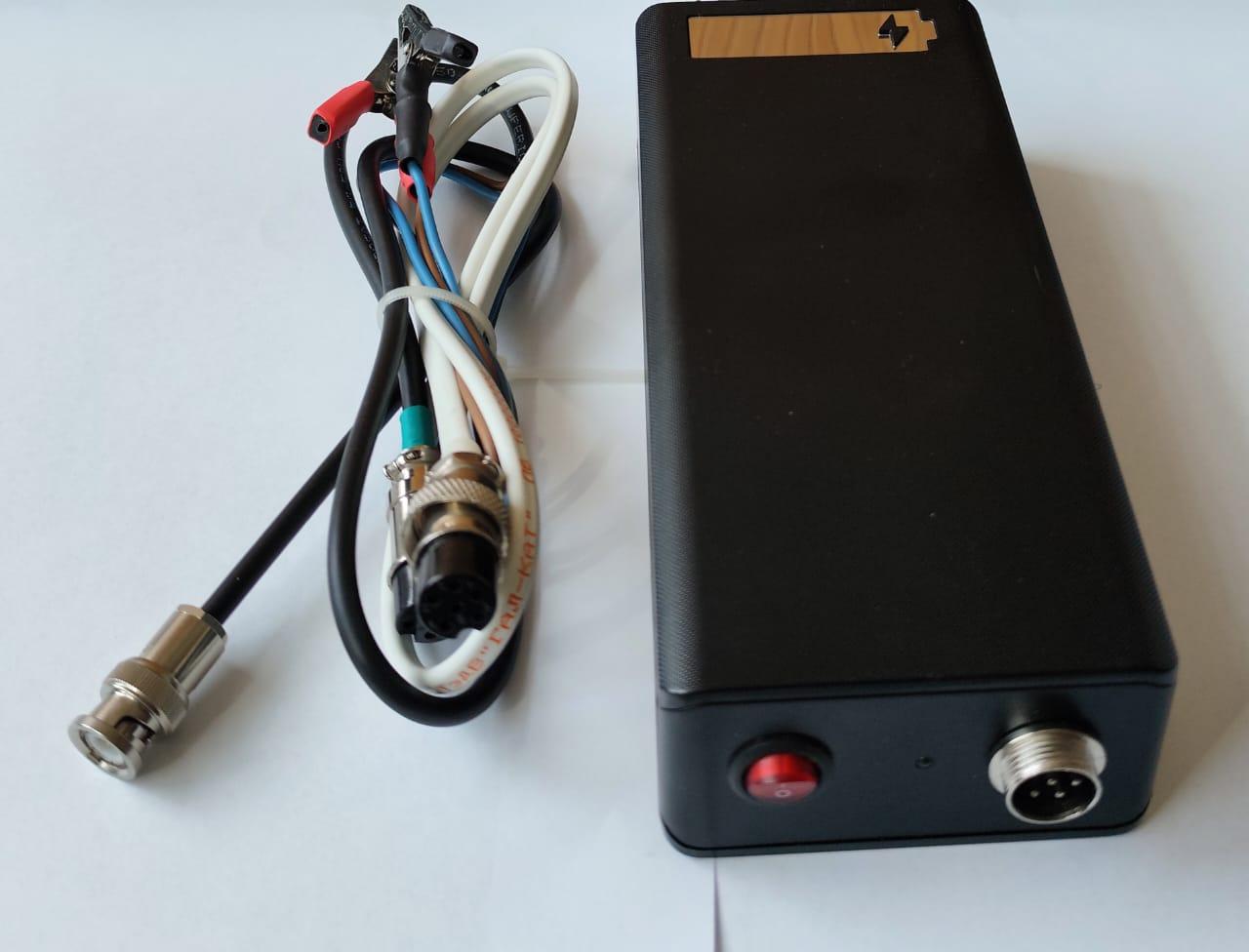

Кабельний рефлектометр ISKRA-4C (ИСКРА-4С).

Рефлектометр високовольтний осцилографічний "ИСКРА-4С" (в подальшому іменується «рефлектометр» або «прилад») призначений для визначення відстані до місця пошкодження кабелів електропостачання.
2. ТЕХНІЧНІ ДАНІ
2.1. Методи визначення відстані:
• TDR (низьковольтний імпульсний метод);
• ICE (високовольтний метод коливального розряду зі зв'язком по струму);
• Decay (високовольтний метод коливального розряду зі зв'язком по напрузі);
• ARC (високовольтний імпульсно-дуговий метод).
2.2. Максимальна вимірювана відстань до місця пошкодження - 36 км
2.3. Мінімальна вимірювана відстань до місця пошкодження: 3 м;
2.4. Дискретність вимірювання - 0,5 м;
2.5. Параметри високовольтних зондувальних імпульсів на навантаженні 30 Ом: - амплітуда, від 3 до 60 кВ;
- тривалість фронту, не більше 0,15 мкс;
- тривалість імпульсу 2 мкс;
- діапазон зміни коеф. посилення вхідного підсилювача, від 0 до 60 дб.
2.6. Параметри низьковольтних зондувальних імпульсів на навантаженні 30 Ом: - амплітуда, не менше 5 В;
- тривалість фронту, не більше 0,02 мкс;
- тривалість імпульсу, 0,05-10 мкс;
2.7. Найбільша робоча напруга датчика імпульсної напруги, 60 кВ.
2.8. Похибка вимірювання відстані до місця пошкодження на високій напрузі залежить від режиму виміру і від пробивної напруги ушкодженої ділянки. У разі вимірювання відстані на високій напрузі в режимах «запливаючого пробою», холостого ходу, короткого замикання похибка складає від +15 до +25 метрів на відстані до 1 км, і від +20 до +40 метрів на відстані понад 1 км. Точність вимірювань дуже сильно залежить від точності, встановленого в приладі коефіцієнта укорочення КУ.

Комплект поставки:
Рефлектометр високовольтний ИСКРА-4С - 1 од.
Комлект кабелів - 1 шт.
ЗУ - 1 шт.
Керівництво з експлуатації - 1 шт.
ПЗ -1 од.
