Векторний аналізатор NanoVna-F V3 до 6 ГГц.

NanoVNA-F V3 підходить для тестування антен діапазонів MF/HF/VHF/UHF/SHF, таких як
короткохвильові антени, антени діапазону ISM, антени WiFi, антени Bluetooth, антени GPS тощо. Його також можна використовувати для вимірювання фільтрів, підсилювачі, атенюатори, кабелі, дільники потужності, з’єднувачі, дуплексери та інші радіочастотні компоненти. NanoVNA-F V3 підтримує різноманітні формати відображення: Log Mag, Linear Mag, Phase, Smith R+jX, Smith R+L/C, VSWR, Polar, Group delay, Resistance, Reactance тощо. Крім того, NanoVNA-F V3 підтримує функцію TDR, яка корисна для вимірювання довжини кабелю.

NanoVNA-F V3 розроблено з металевим корпусом, який є міцним і може ефективно екранувати
електромагнітні перешкоди. Розміри NanoVNA-F V3 становлять 125 x 75 x 20 мм/4,9 x 3 x 0,8 дюйма. Радіочастотний інтерфейс NanoVNA-F V3 — це роз’єм SMA, який можна використовувати для безпосереднього підключення того, що ви вимірюєте (DUT). Завдяки оптимально розробленій системі обробки сигналів, Швидкість сканування NanoVNA-F V3 становить до 200 точок/с, а максимальна кількість точок сканування — до 801.

Характеристики:
- Діапазон частот: 1 МГц-6 ГГц
- Динамічний діапазон S21: 65 дБ і динамічний діапазон S11: 50 дБ
- IPS-дисплей високої яскравості 4,3 дюйма з резистивною сенсорною панеллю
- Металевий корпус може ефективно екранувати електромагнітні перешкоди
- Роз'єм SMA стабільний і довговічний у використанні
- Повністю сенсорний екран і 3 фізичні кнопки забезпечують зручну та плавну роботу
- Розміри: 125 x 75 x 20 мм/4,9 x 3 x 0,8"
- Вбудована літій-іонна батарея ємністю 4500 мАг із часом роботи до 5 годин
- Можна використовувати функцію TDR для вимірювання довжини кабелю
- До 4 контрольних трас
- До 4 маркерів, і таблицю маркерів можна перетягувати в будь-яке місце на екрані
- 12 слотів для збереження
- Заряджання через USB Type-C, напруга заряджання 5 В постійного струму
- Оновлення мікропрограми через віртуальний диск U за допомогою кабелю USB Type-C
- Поставляється з набором для калібрування SMA та 2 коаксіальними кабелями SMA-M - SMA-M RG405 2 x 20 см
- Підтримує команди консолі та програмне забезпечення для ПК

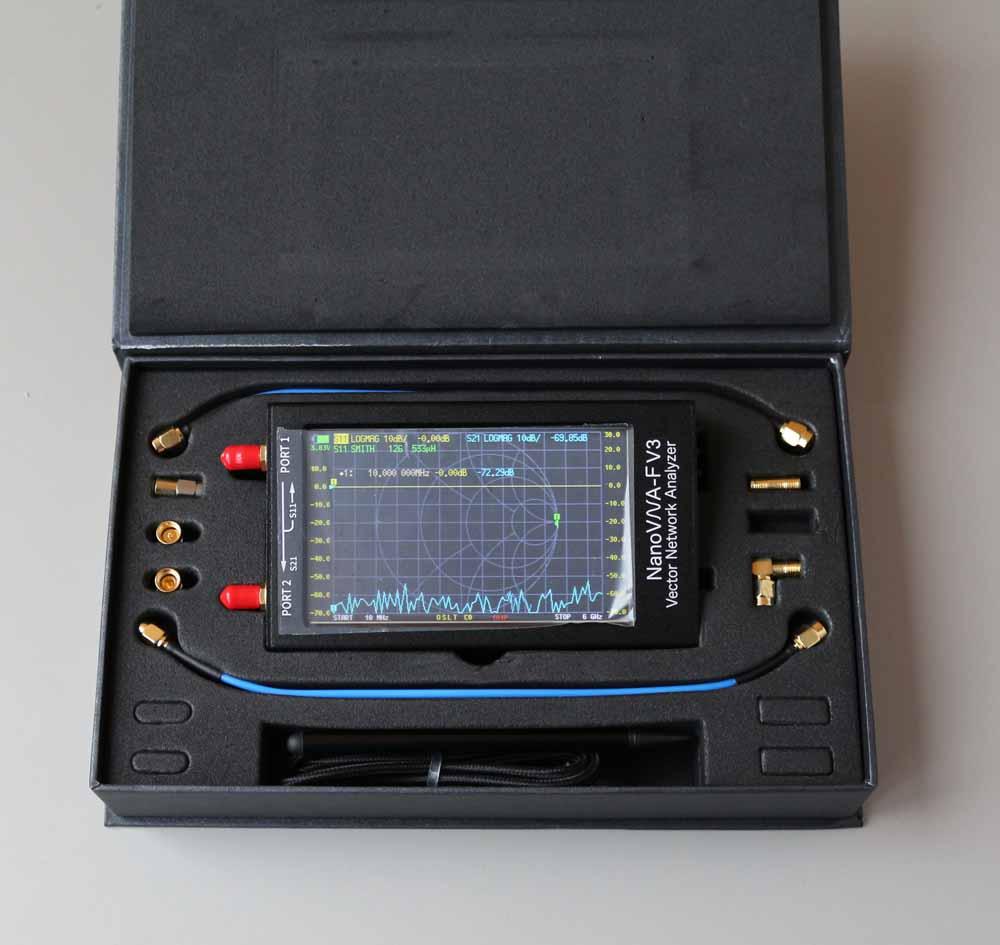

Комплектація:
- 1 x NanoVNA-F V3
- 1 x калібровочний набір SMA (LOAD, OPEN і SHORT)
- 1 x роз'єм SMA Female to SMA Female
- 1 x роз'єм SMA Female to SMA Male
- 1 x роз'єм SMA JKW
- 2 x 20 см Кабелі RG405
- 1 кабель для передачі даних USB Type-C

Гарантійний термін: 12 місяців.
