Вимірювач потужності ALT RF Power Meter V7 до 10 ГГц. (перехідник N-sma + аттенюатор 2 Вт)

Можливості:

Вимірювання потужності каналів управління і передача відеосигнала дронов.
Вимірювання потужності модулів РЭБ, з використанням зовнішніх атенюаторів.

ALT RF PowerMeter V7.0— це високоефективний недорогий портативний простий радіочастотний вимірювач TYPE-C із простими інструкціями, невеликим розміром, стабільною продуктивністю, високою точністю, попередньо встановленим зміщенням, широким динамічним діапазоном і високою швидкістю вимірювання. Живлення 5 В і високошвидкісна передача даних забезпечуються через TYPE-C. Програмне забезпечення, сумісне з цим вимірювачем потужності, дозволяє користувачам налаштовувати вимірювач потужності на ПК та полегшує запис і обмін даними.

Переваги:

- Підтримка різноманітних високошвидкісних динамічних зборів із максимумом 500 Кбіт/с (2uS) для верхнього комп’ютерного збору.

- Підтримується функція отримання радіочастотного сигналу до 10 ГГц.

- Вбудований цифровий програмований аттенюатор (0-31,75 ДБ), максимальна вхідна потужність, виміряна цифровим аттенюатором, становить 30 дБм (1 Вт), а динамічний діапазон становить від +30 дБм до - 60 дБм.

- Вимірювач потужності V7.0 оснащений 1,3-дюймовим TFT LCD і вбудованим літієвим акумулятором, яким можна працювати в автономному режимі.

- 4-портовий авіаційний штекер використовується для забезпечення функції читання та запису послідовного порту TTL, а також для забезпечення режиму одноразового та безперервного читання даних.

- Верхній комп'ютер має дві функції курсору MARK для вимірювання ширини імпульсу модуляції; Автоматичний розрахунок максимального і мінімального значень; Максимальна глибина зберігання 500 точок; Підтримка функцій паузи, збереження та експорту даних.

- Вхідний радіочастотний інтерфейс: штекер N-типу

Технічні параметри:

- Діапазон вимірювання потужності: - 60 ~ +30 дБм  (До 1 Вт), без застосування зовнішніх аттенюаторів. (0 ~ - 40 дБм має хорошу лінійність)

- Вимірювання потужності до 10/20/30/50/100 Вт із застосуванням зовнішніх аттенюаторів. В вимірювачі вводиться значення зовнішнього аттенюатора та вираховується потужність.

- Роздільна здатність вимірювання потужності: ±0,1 дБм

- Діапазон вимірювання частоти: 100K~10GHz (частотний діапазон різних моделей різний)

- Вхідний опір: 50 Ом

- Динамічний діапазон: 90 дБ

- Робоча напруга 5VDC (живлення через лінію TYPE-C)

- Струм зарядки: 300 мА

- 66 x 36 x 24 см (без виступаючої N-головки, подробиці дивіться на даному механічному кресленні); Фюзеляж виготовлений з корпусу з алюмінієвого сплаву, обробленого на ЧПК, і його вага становить менше 100 г.

Застосування:

- Калібрування радіочастотних приладів

- Виявлення та обслуговування радіочастотного обладнання

- Вимірювання коефіцієнта стоячої хвилі радіочастотного ланцюга (додавання моста зворотного зв'язку)

- Вимірювання зворотних втрат радіочастотного ланцюга

- Виявлення перешкод між обладнанням бездротового зв'язку

- RSSI (індикація рівня отриманого сигналу) і визначення рівня потужності передачі

- Оцінка продуктивності крокового атенюатора

- Вимірювання посилення підсилювача та затухання в мережі

- Вимірювання прямої потужності та відбитої потужності в спрямованому відгалужувачі

- Для вимірювання потужності GSM сигналу модуляції GMSK

Вимірювач потужності ImmersionRC RF Power Meter V2 до 6 ГГц - можливий аналог  вимырювача потужності ALT RF Power Meter V7 до 10 ГГц.

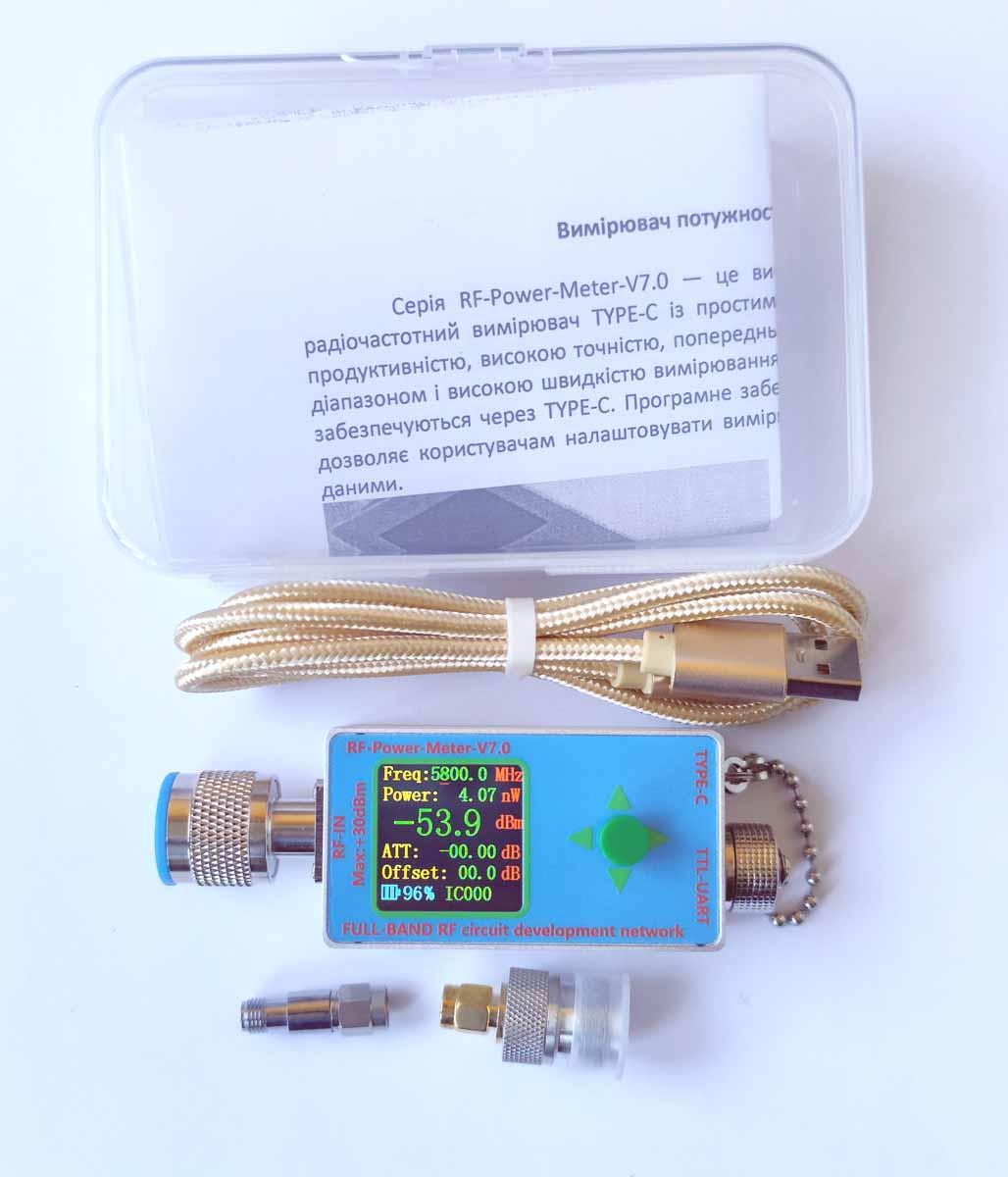

Комплект поставки:
