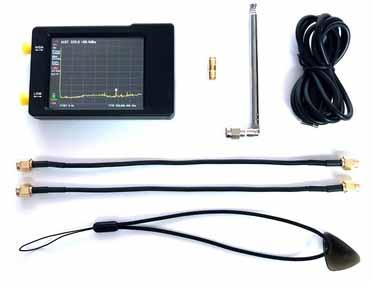

Переносний аналізатор спектру TSA 2.8

Специфікація:

Інтерфейс користувача:
* Роздільна здатність дисплея 320*240 пікселів.
* Діагональ екрану 2.8".
* 16 біт на піксель RGB.
* Резистивне сенсорне управління.
* Керування поворотним перемикачем.
* Керування послідовним портом USB.
* Додатковий порт TTL USART (програмне забезпечення ще не реалізовано) на внутрішній платі.
* Лінійне джерело живлення, щоб уникнути шуму перемикання.
Специфікація вводу/виводу tinySA розділена на 4 режими.

Низкочастотний вхід LOW:

* Діапазон вхідних частот від 100 кГц до 350 МГц.
* Вхідний опір 50 Ом, коли вхідне ослаблення встановлено на 10 дБ або більше.
* Вибір ручного та автоматичного ослаблення вхідного сигналу від 0 дБ до 31 дБ з кроком 1 дБ.
* Абсолютний максимальний вхідний рівень без ослаблення +10 дБм.
* Абсолютна максимальна вхідна потужність із затуханням 30 дБ +20 дБм протягом короткого періоду.
* Вхідна точка перехоплення продуктів модуляції третього порядку (IIP3) із затуханням 0 дБ +15 дБм.
* Точка стиснення 1 дБ при +2 дБм із загасанням 0 дБ.
* Роздільна здатність детектора потужності 0,5 дБ і лінійність від частоти +/-1 дБ.
* Абсолютна точність рівня потужності після калібрування рівня потужності +/- 1 дБ.
* Найнижчий помітний сигнал із використанням смуги роздільної здатності 30 кГц -102 дБм.
* Точність частоти дорівнює вибраній смузі роздільної здатності.
* Фазовий шум -90 дБ/Гц при зміщенні 100 кГц і -115 дБ/Гц при зміщенні 1 МГц * Динамічний діапазон без імпульсів при використанні смуги роздільної здатності 30 кГц 70 дБ.
* Фільтри роздільної здатності, які можна вибрати вручну, 3, 10, 30, 100, 300, 600 кГц. Автоматичний вибір одного з 57 фільтрів дозволу.
* Роздільна здатність екрана 145 або 290 точок вимірювання.
* Швидкість сканування понад 1000 точок/секунду з використанням фільтрів з найбільшою роздільною здатністю.
* Автоматична оптимізація фактичних точок сканування для забезпечення покриття всього діапазону сканування незалежно від вибраної смуги роздільної здатності * Опція придушення імпульсів для оцінки того, чи певні сигнали генеруються внутрішньо або фактично присутні у вхідному сигналі.

Високочастотний вхід HIGH
