Опис

Type

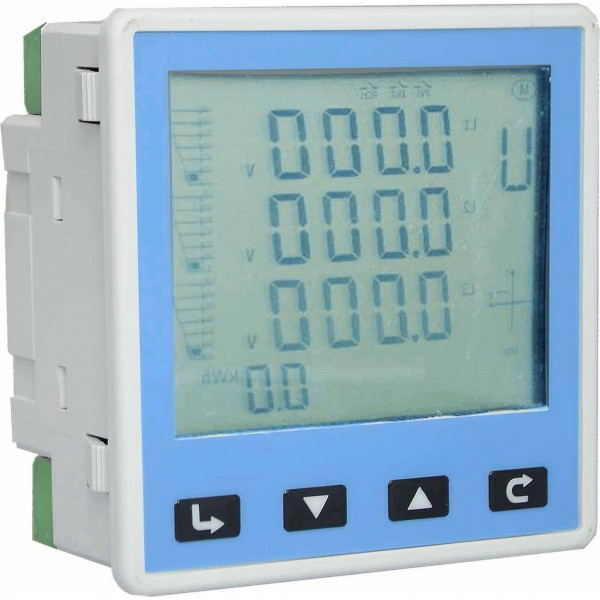

96*96 Щитової вимірювач

Схема підключення

3PH3W ,3PH4W.

Application

Струм, Напруга, Потужність,Energy and harmonic measurement

display screen

3.8 inch LCD code segment display screen.

Weight

259 г

Розміри

L*W*D：8.1*8.1*3CM

Color

Білий

Модель

PM2021C

PM2021V

PM2021R

Струм sensor type

1/5A ТТ

333мВ ТТ

Кліщі Роговського

Advantage

Традиційний електричний ватметр

Підтримка вихідного датчика напруги і затисків Струм

Підтримка котушки Роговського прямо підключається без підсилювача (інтегратор)

Струм

Модель

PM2021C

PM2021V

PM2021R

Первинний вхідний струм

5A to 6kA

5A 100A 200A 500A

(Accept OEM)

600A

2500A

6000A

Вторинний струм

5A

333мВ

50мВ/kA

85мВ/kA

50мВ/kA

Вхідний канал макс. значення

7.5 A

500мВ

500мВ

500мВ

500мВ

Токовий діапазон вимірювань

0.005~5A

0.005~500мВ

2A to 600A

2.5 A to 2500A

6A to 6000A

Рекомендовані струмові сенсори

ACT ASCT

SCT-10(10mm 5A/333мВ)

SCT-16(16mm 100A/333мВ)

SCT-24(24mm 200A/333мВ)

SCT-36(36mm 500A/333мВ)

MRC-36

NRC-150

NRC-200

Напруга

Діапазон

0~600 VAC По кожній фазі

Максимальний діапазон

720VAC Phase to Phase Напруга

Цифровий сигнал

Energy pulse output

Active energy pulse output, optocoupler isolation (5kvrms)

Вихідне реле

Односторонній вихід електромагнітного реле, включаючи нормально розімкнуті і нормально замкнуті контакти, контактна потужність: 3 А 30 В постійного струму, 3 А 250 В змінного струму

Цифровий вхід

2--контактний, оптическиизолированный (5kvrms)

Communication

Інтерфейс RS485

Односторонній інтерфейс зв'язку RS485

Тип інтерфейсу: двопровідної напівдуплекс

Швидкість передачі даних: 2400 біт / с ~ 19200 біт / с

Протокол: Modbus RTU

Харчування

Харчування

95~265VAC/110~260VDC, 45~60 Гц

Максим. Споживана потужність

3.5 ВА

Measuring data

Фазна напруга

U1, U2, U3 і середнє значення

Лінійне напруга

U12, U23, U31 and average value.

Струм

I1, I2, I3 and average value.

Потужність

Активна, реактивна, повна (загальна і за фазну).

Електрична енергія

Активна, реактивна, повна

До 9999999.9 кВт, потім скидання до 0

Гармоніки

Загальні, по кожній фазі по струму і по напрузі

Фактор потужності, коефіцієнт потужності

Включаючи PF і фундаментальний коефіцієнт потужності DPF (середнє значення по кожній фазі і по 3-м фазах)

Частота мережі

Вимірювана частота

Швидкість виміру

Швидкість оновлення

500 мс

Гармоніки

Напруга

Загальна гармоніка фази

Струм

Загальна гармоніка фази

Max / min

Напруга

По фазі

Струм

По фазі

Потужність

Активна потужність, Реактивна потужність, Повна потужність (сумарна і по фазі)

Ступінь дисбалансу

Напруга

По фазі

Струм

По фазі

Demand / maximum demand

Струм

По фазі

Потужність

Активна, реактивна і повна потужність (сумарно по фазах і по трьом фазам)

Точність вимірювання

Model

PM2021C

PM2021V

PM2021R

Точність вимірювання струму

±0.3% RDG

±0.5% RDG

±0.5% RDG

Гарантована точність вимірювання струму в діапазоні виміру

0.5% FS～100%FS

1% FS～100%FS

2% FS～100%FS

Точність вимірювання напруги

0.2%(30～600V AC)

Точність вимірювання частоти

0.01%(45～65Hz)

Коефіцієнт потужності Power factor

±0.005

Активна і повна потужність

IEC62053-22 level 0.5 S

Реактивна потужність

IEC62053-21 level 2S

Активна енергія

IEC62053-22 level 0.5 S

Реактивна енергія

IEC62053-21 level 2S

Навколишнє середовище

Робоча температура

-25℃～+60℃

Температура зберігання

-40℃～+85℃

Вологість

5～95% RH, 50℃(non-condensing)

Клас забруднення

2

Перевантаження

CAT III 1000V, It is suitable for distribution system below 277 / 480VAC

Міцність ізоляції

IEC61010-1

Висота

Макс. 3000 м над рівнем моря

Рівень захисту від забруднення

IP20（Meet the standard of IEC 60629）

Гарантійний термін

12 місяців

EMC（Електромагнітна сумісність）

Електростатичний розряд

Level CAT IV 600V (IEC61000-4-2)

Імунітет на вивчення

Level CAT III 1000V (IEC61000-4-3)

EFT Електрична стійкість до швидким сплесків

Level CAT IV 600V (IEC61000-4-4)

Стійкість до перепадів напруги

Level CAT IV 600V (IEC61000-4-5)

Імунітет до наведеним перешкод

Level CAT III 1000V (IEC61000-4-6)

Стійкість до магнітного поля промислової частоти

0.5 мТ (IEC61000-4-8)

Провідність і випромінювання

Class B (EN55022 )

Вимірювані стандарти

EN 62052-11, EN61557-12, EN 62053-21, EN 62053-22, EN 62053-23, EN 50470-1, EN 50470-3, EN 61010-1, EN 61010-2, EN 61010-031
