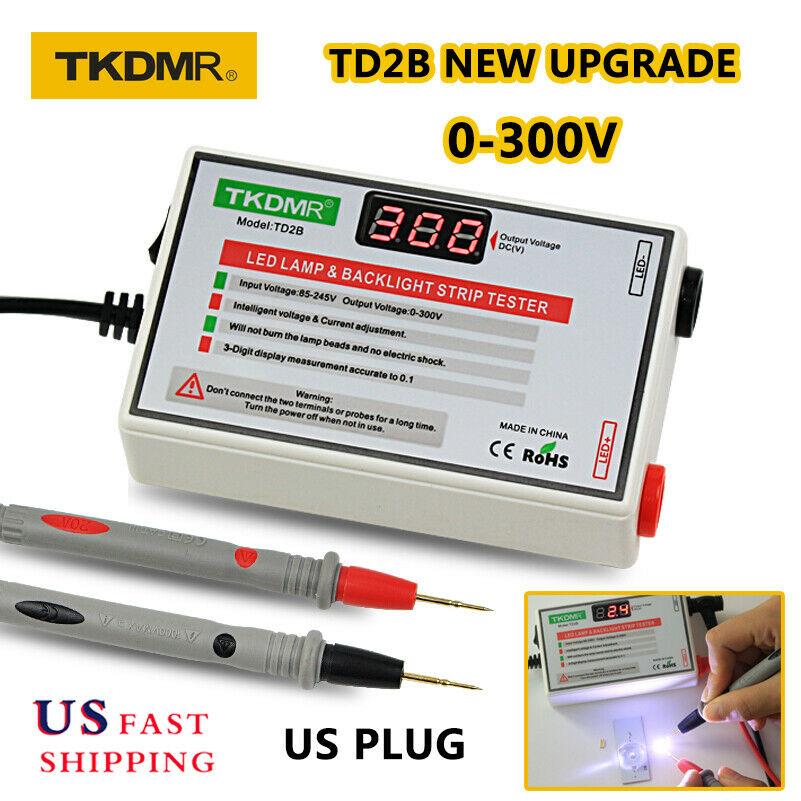

Тестер LCD телевізорів ALT TD2B
1. Огляд
TD2B світлодіодний тестер підсвічування ТВ-світильник джерело живлення, яке складається із із ізолювального джерела живлення перемикача, постійного ланцюга струму, ланцюга керування струмом і світлодіодний цифровий дисплей напруги.
2. Характеристики
1) Вихідна напруга: 0-300 В постійного струму (TD2B)
2) Вихід: 0.15mA (пускове Curren) 0-30mA (TD2B)
3) Напруга Вхід: 85-245 В змінного струму, 50/60 Гц
4) Вхідна потужність: <20 ВА
5) Температура: 20-40 ℃
3. Інструкція
1) приєднайте блок живлення, напруга показує приблизно 156 в (TD2B) і підіймається до приблизно 300 В (TD2B) за кілька секунд.
2) під час тестування використовуйте червону та чорну ручку, для анода та катода світлодіодне світло відповідно.
4. Метод тестування без розбирання екрана
Світильник на екрані має відповідати як мінімум 3 вимогам: A. задній світильник увімкнений, B. джерело живлення на екран, C. подавання сигналу на екран. Інакше ми не можемо побачити світильник з екрана або він дуже темний.
(1) від'єднайте інтерфейсні розетки постійної пластини струму та світильник-бар.
(2) Вставте червоні та чорні ручки тестера в анод і катод інтерфейсу світлодіодний світильник-бар.
(3) Увімкніть Блок живлення телевізора та увімкніть телевізор нормально (за винятком постійної пластини струму), у цей час, якщо світильник, РК-дисплей, основна плата та логічна плата працюють нормально, нормальні зображення можна побачити з екрана яскравість може бути нижчою від звичайної яскравості оригінального телевізора.
5. Тестування Поради
1) Для телевізора є понад одну групу світильника, порівняйте напруження кожної групи, якщо різниця напруги понад 3 в або 3%, це означає, що світильник має деякі проблеми.
2) Для телевізора є лише одна група заднього світильника, його також можна порівняти з гарним світильник-бар тієї ж моделі, з огляду на гарний світильник чи ні, порівнюючи напруга.
3) Тестування постійного значення напруги трубки stabilivolt: Під'єднайте червоне перо з катодом діода та чорне перо з анодом, значення напруги відбивається у вольтметрі — Стабільне значення напруги трубки stabilivolt. (похибка напруги в межах 5%) Контролюйте час тестування впродовж 3 с, щоб уникнути сильного нагрівання трубки stabilivolt вище 20 v.
4) Дисплей напруги має бути приблизно 300 В (TD2B) у відкритому ланцюгу, якщо дисплей напруги не змінюється під час тестування, це означає, що світлодіодний, який ми тестуємо, є у відкритому ланцюзі або зонди в поганому контакті.
5) Під час тестування, напруга зображається = 00,0, що означає, що протестований світильник або лампа з бісеру короткого замикання, він також буде показувати 00,0 у разі торкання двох зондів один одного.
6) Під час тестування один світлодіодний намистини, зображення напруги менше, ніж 2 V і світлодіодний намистини не працює, електричних витоків зі світлодіодний намистини можуть існувати.
7) Під час тестування двох предметів без електричного під'єднання, якщо показана напруга нижча, ніж напруга відкритого ланцюга, це означає, що між двома темами, протестованими, є витоку електрики.
- Ціна: 4 500 ₴
