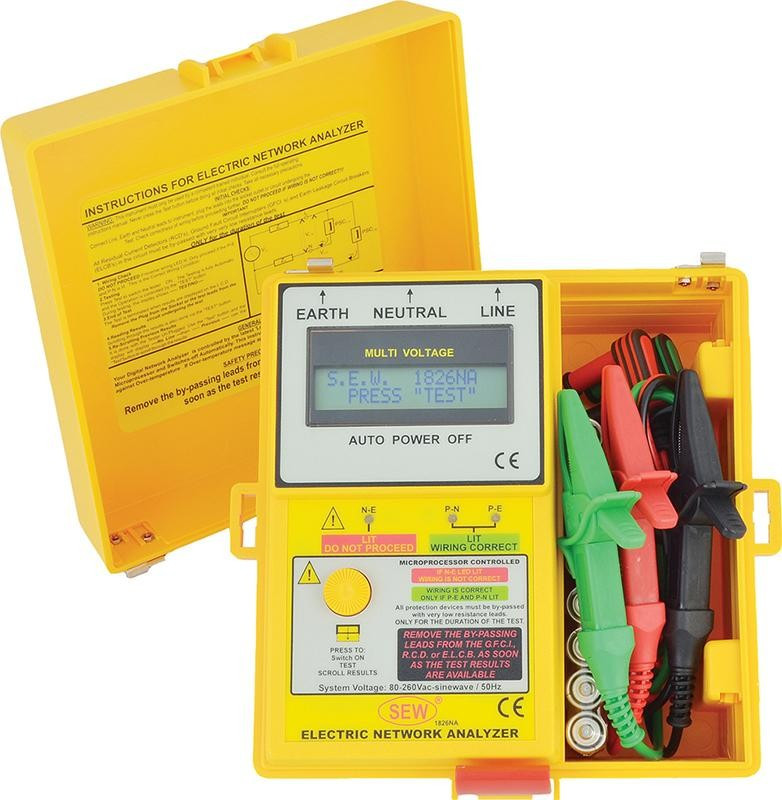

Аналізатор мережі 1826NA

Аналізатор мережі 1826NA

Аналізатор мережі електроживлення SEW 1826 NA слугує для перевірки надійності електричної проводини в однофазних мережах із невеликим енергоспоживанням (максимальний струм навантаження 10 А).

Принцип роботи аналізатора ґрунтується на виміру падіння напруги фаза — нейтраль на холостому ходу (без навантаження) і параметрів ланцюгів фази — нейтраль і фаза — земля під навантаженням з подальшим обчисленням інших параметрів мережі. Цей принцип вимірювання дає змогу отримати найпідтвердніший результат. Використання аналізаторів мережі електроживлення дає змогу швидко виявити, є Чи електрична мережа «здорова», чи є якісь проблеми в ланцюгів «фаза», «нейтраль» або в ланцюги заземлення. Процес вимірювання опору заземлення відбувається без традиційно використовуваних довгих вимірювальних дротів і додаткових штирів уземлення. По отриманому значення опору уземлення можна визначити величину струму витоку на землю.

Особливості SEW 1826 NA

• Вимірювання напруги «фаза-нейтраль» і «фаза-земля» без навантаження
• Вимірювання повного опору ланцюга «фаза-нейтраль» і «фаза-земля» без вимкнення джерела напруги
• Вимірювання опору шини «фаза», що містить реактивний опір джерела напруги
• Вимірювання опору шини «нейтраль»
• Вимірювання опору шини заземлення, що враховує якість контактних сполук
• Обчислення очікуваного струму короткого замикання в ланцюгу «фаза-нейтраль» і «фаза-земля»
• Збереження результатів вимірювання в пам'яті приладу
• Захист обмежувального резизора від перегрівання
• Індикація правильності під'єднання вимірювальних дротів
• Керування однією багатофункційною кнопкою
• Вбудований мікропроцесор
• Батарейне харчування
• Низьке енергоспоживання завдяки використанню елементів КМОП
• Індикатор стану внутрішніх джерел живлення
• Автоматичне вимкнення живлення
• Місце для зберігання сполучних дротів
• Малогабаритний легкий прилад
• Є аналогом вітчизняного приладу Щ-41160

Комплект постачання

• Аналізатор 1826 NA — 1 шт.
• Вимірювальні дроти «банан-крокодил» – 3 шт.
• Батарейки (тип АА, 1,5 В) – 8 шт.
• Плечовий ремінь — 1 шт.
• Посібник з експлуатації — 1 шт.
