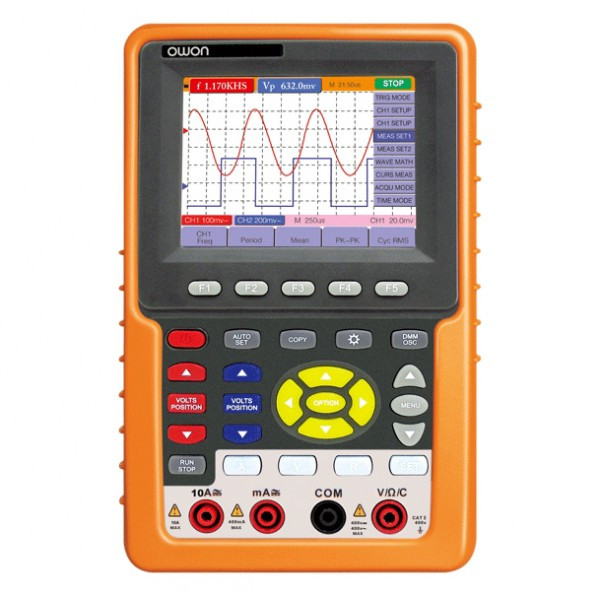

Цифровий переносний скопометр HDS4202M-N

Переносний осцилограф HDS4202M-N

Портативний 2-канальний осциллограф HDS4202M-N є комбінованим пристроєм, у якому передбачено 3 прилади:

- мультиметр;

- частотомір;

— і безпосередньо сам осциллограф.

Осцилограф зроблений китайською корпорацією OWON. Осцилограф може використовуватися для вивчення (вимірювання, спостереження, запису) тимчасових і амплітудних параметрів електричних сигналів, що входять до нього. Його можна використовувати різними метою як на виробництві, так і в науково-дослідних організаціях. За допомогою мультиметра можна проводити різноманітні виміри та тестування, у ньому об'єднано низку різних функцій.

Найбільш значущі характеристики та відмітні риси приладу:

Головні особливості осцилографа:

- кількість каналів — 2;

- базова смуга пропускання — 200 МГц;

- можливі частоти смуги пропускання від 20 до 200 МГц;

- можливість автоматичного підбору шкали;

— автоматичний замір 20 характеристик (пік-пік амплітуда, коефіцієнт заповнення, період спаду та наростання, середньоквадратичне значення, час імпульсів, викиди, основа, вершина тощо);

- найбільша частота дискретизації — до 1000 Мвиб/с (у реальному часі);

- чотири коефіцієнти ослаблення пробників (від 1x до 1000x);

- запам'ятовування осцилограм здійснюється в 4 комірки пам'яті;

- запам'ятовування режимів роботи здійснюється в 4 комірки пам'яті;

- кількість сигналів, що запам'ятовуються — 4;

- значення роздільної здатності по вертикалі — 8 бітів;

- глибина записування — 6000 точок (для кожного каналу);

- можливість режиму курсорових вимірювань;

- рівень синхронізації ± 6 поділок від центру дисплея;

- можливість декількох режимів запуску пристрою (автоматично, одноразово, в очікуванні);

- можливість декількох режимів вибірки (визначення піків, звичайне, усереднення);

- величина похибки посилення струму (постійного) — ±3%;

- можливість математичних розрахунків (зкладення, віднімання, множення, ділення, БПФ);

— два різновиди запуску (по фронту, відеосигналом, поперемінно).

Головні особливості мультиметра HDS4202М-N

- найбільше індицьоване мультиметром число — 4000;

- імпенданс — 10 МОм (вхідний);

- функціональність мультиметра дає змогу робити визначення напруги (AC/DC),

струму (AC/DC), опору, ємності, робити продзвінку та тестувати діоди.

Загальні особливості комбінованого приладу HDS 4202M-N

- роздільна здатність кольорового рідкокристалічного монітора — 640 х 480 пікселів;

- діагональ TFT дисплея — 9,2 см;

- можливість керування підсвіткою;

- функція відтворення та запису сигналів;

- 6 годин автономної роботи приладу, завдяки вбудованому акумулятору;

- передбачений пам'ятний пристрій із можливістю передавання даних на персональний комп'ютер за допомогою стандартного USB-роз'єму;

- великий асортимент сумісного приладдя (пробники диференціальні, високовольтні, осцилографічні);

- невеликі габарити пристрою 180х115х40 мм;

- невелика маса приладу — 645 г.

— термін гарантії на пристрій — 1 рік.
