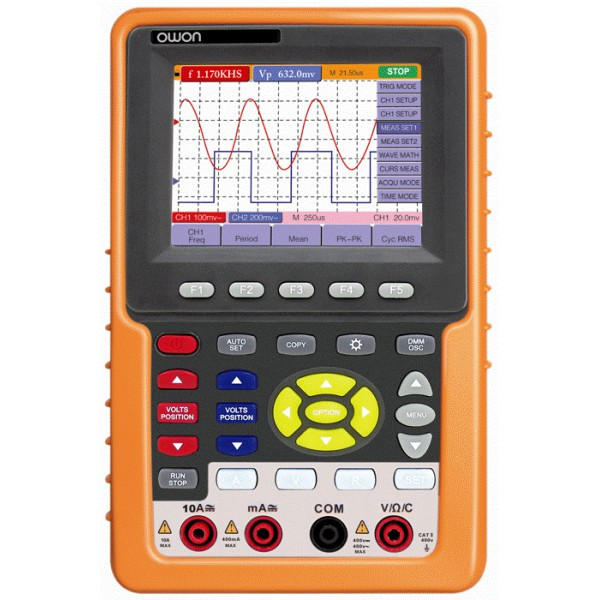

Цифровий осцилограф HDS 3102M-N фірми Owon

Осцилограф HDS3102M-N.

Портативний 2-канальний осциллограф HDS3102M-N є комбінованим пристроєм, у якому передбачено 3 прилади:
- мультиметр; :
- частотомір; :
— і безпосередньо сам осциллограф.

Осцилограф зроблений китайською корпорацією OWON. Осцилограф може використовуватися для вивчення (вимірювання, спостереження, запису) тимчасових і амплітудних параметрів електричних сигналів, що входять до нього. Його можна використовувати різними метою як на виробництві, так і в науково-дослідних організаціях. За допомогою мультиметра можна проводити різноманітні виміри та тестування, у ньому об'єднано низку різних функцій.

Найбільш значущі характеристики та відмітні риси приладу:

Головні особливості осцилографа:
- кількість каналів — 2;
- базова смуга пропускання — 100 МГц;
- можливі частоти смуги пропускання від 20 до 100 МГц;
- можливість автоматичного підбору шкали;
— автоматичний замір 20 характеристик (пік-пік амплітуда, коефіцієнт заповнення, період спаду та наростання, середньоквадратичне шино-, час імпульсів, викиди, основа, вершина тощо);
- найбільша частота дискретизації — до 1000 МБ./с (у реальному часі);
- чотири коефіцієнти ослаблення пробників (від 1x до 1000x);
- запам'ятовування осцилограм здійснюється в 4 комірки пам'яті;
- запам'ятовування режимів роботи здійснюється в 4 комірки пам'яті;
- кількість сигналів, що запам'ятовуються — 4;
- значення роздільної здатності по вертикалі — 8 бітів;
- глибина записування — 6000 точок (для двох каналів);
- можливість режиму курсових вимірювань;
- рівень синхронізації ± 6 поділок від центру дисплея;
- можливість декількох режимів запуску пристрою (автоматично, одноразово, в очікуванні); :
- можливість декількох режимів вибірки (визначення піків, звичайне, усереднення); :
- величина похибки посилення струму (постійного) — ±3%;
- можливість математичних розрахунків (зкладення, віднімання, множення, ділення, БПФ); :
— два різновиди запуску (по фронту, відеосигналом поперемінно).

Головні особливості мултиметра ШДС3102М-Н:
- найбільше індицьоване мультиметром число — 4000;
- імпенданс — 10 МОм (вхідний);
- функціональність мультиметра дає змогу робити визначення напруги (AC/DC),
струму (AC/DC), опору, ємності, робити продзвінку, тестувати діоди.

Загальні особливості комбінованого приладу HDS 3102M-N:
- роздільна здатність кольорового рідкокристалічного монітора — 640 х 480 пікселів;
- діагональ TFT дисплея — 9,2 см;
- можливість керування підсвіткою;
- функція відтворення та запису сигналів; - 6 годин автономної роботи приладу завдяки вбудованому літієвому акумулятору;
- передбачений пам'ятний пристрій із можливістю передавання даних на персональний комп'ютер за допомогою стандартного USB-роз'єму;
- великий асортимент сумісного приладдя (пробники диференціальні, високовольтні, осцилографічні);
- невеликі габарити пристрою 180х115х40 мм;
- невелика маса приладу — 645 г.
— термін гарантії на пристрій — 1 рік.
