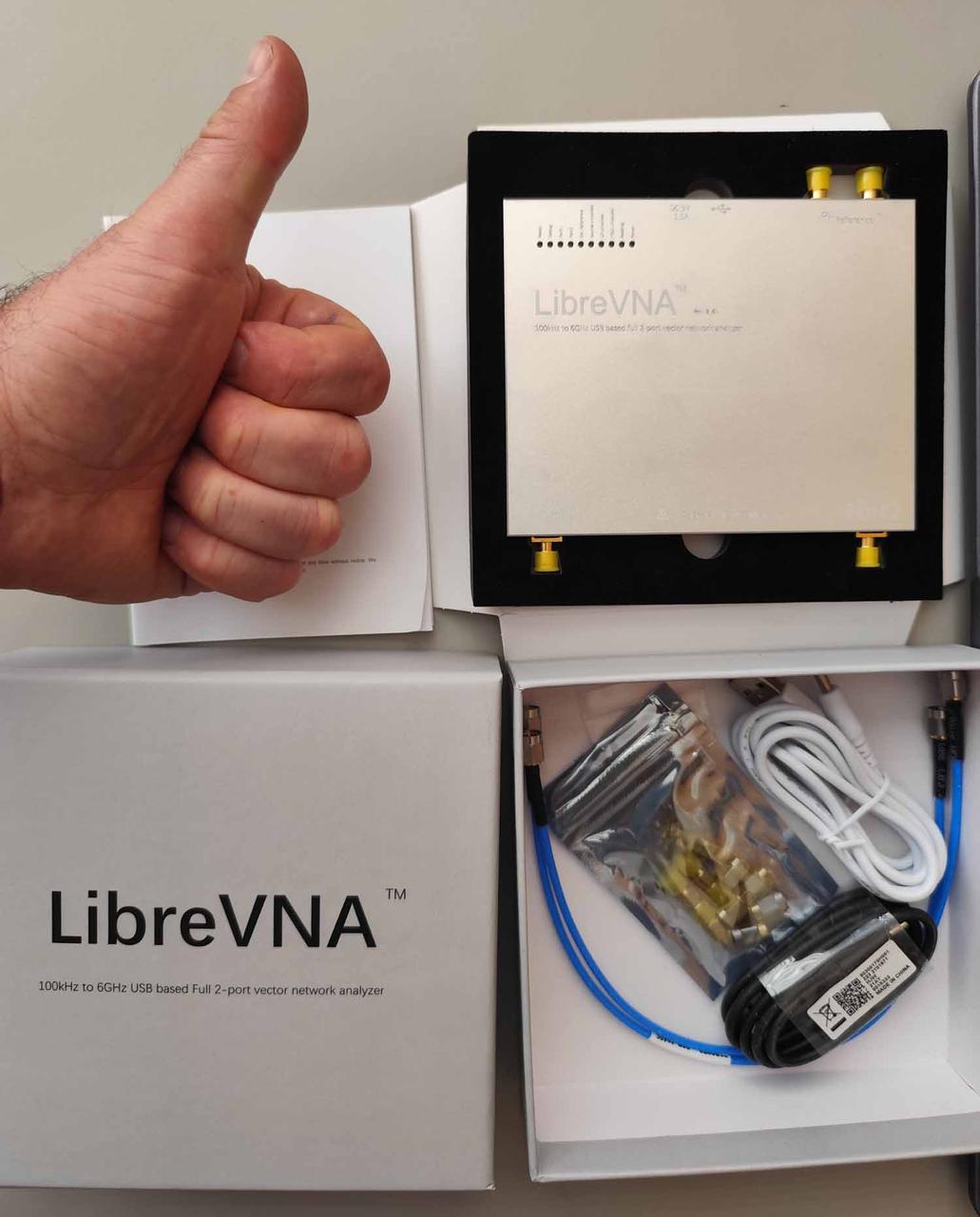

Векторний аналізатор мереж  LibreVNA (100 кГц – 6 ГГц) .

Векторний аналізатор мереж  LibreVNA (100 кГц – 6 ГГц)

LibreVNA — це векторний мережевий аналізатор з відкритим вихідним кодом, який має 2 порти радіочастотної обробки, але все інше обробляється в програмі PCB і FPGA. Він здатний виконувати 10000 точкових двопортових вимірювань протягом однієї секунди та має ефективний динамічний діапазон 100 дБ.
Завдяки двом вимірювальним портам цей векторний аналізатор мережі можна використовувати для вимірювання повного набору коефіцієнтів відбиття та передачі (S11/S12/S21/S22), хоча апаратне забезпечення LibreVNA розроблено як VNA, загальна апаратна архітектура дуже схожа аналізатора спектру, що також можна виконувати прості двоканальні вимірювання спектру.

Важливі зауваження
Через те, що це VNA з відкритим кодом, є деякі обмеження в дизайні. Ці зауваження:
Через деякі структурні обмеження ізоляція S12 на 10 дБ гірша, ніж у параметра S21, продуктивність знижується зі збільшенням частоти, що призводить до того, що ізоляція порту становить лише 50 дБ на частоті 6 ГГц зниження частоти, а ефективний динамічний діапазон зменшується до 70 дБ на 100 кГц.
З цим VNA використання більш точних калібраторів забезпечує вищу точність вимірювань.
